vendredi 4 septembre 2009

Annotez! sans étiqueter

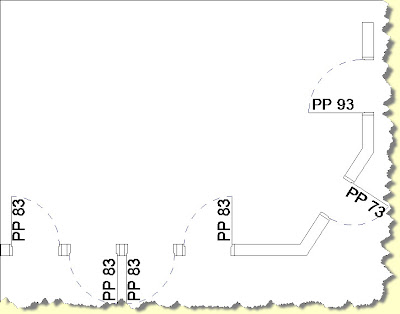

Les étiquettes permettent d’extraire des données des objets placés dans le projet et de les afficher sur les plans. Le cas des portes est assez représentatif des problèmes que posent les étiquettes dans leur positionnement. La position de l’étiquette ne tient pas compte de l’orientation de la porte, elle est placée par rapport à son point d’origine.



Si vous souhaitez placer l’annotation par rapport à un autre endroit, par exemple le long du panneau, vous êtes assurés de devoir déplacer les étiquettes manuellement.
De même, si vous étiquetez toutes les portes d’un seul coup, vous ne serez absolument pas certain de la position prise par les étiquettes.
Je vous propose donc d’inclure ces annotations directement dans la famille.





Créez! un nouveau projet, placez! y un mur et une porte standard.
Sélectionnez! la porte et modifiez! la famille.





Nous allons maintenant imbriquer une famille d’annotation particulière : Une annotation de libellé.
Dans une famille, les éléments de type texte, cotes , ne sont pas visualisés lorsque l’on place la famille dans un projet. Cette famille d’annotation de libellé permet d’afficher un texte dans une famille, et bien entendu, le contenu de ce libellé peut être contrôlé par un paramètre.





Depuis la bibliothèque standard dans le dossier des annotations choisissez! M_annotation de libellé.rfa


La famille apparaitra dans l’arborescence.



Glissez! la dans la vue et placez! la approximativement.

Sélectionnez! l’annotation et modifiez! la famille.



Réaffichez! les repères (VG), sélectionnez! le libellé et modifiez! le.

Supprimez! le paramètre existant.

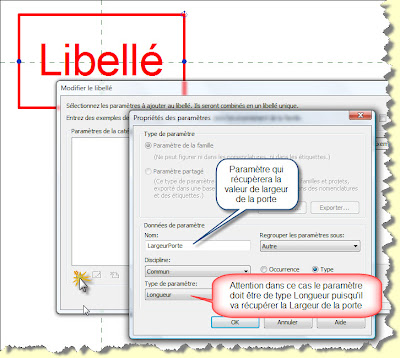

Et créez! les paramètres souhaités. (Veillez! à bien respecter le type des paramètres



Ajoutez! les paramètres à votre libellé




Formatez! la valeur de la longueur : centimètres sans décimales



Adaptez! la largeur du libellé.



Chargez! la famille dans la famille de porte et remplacez! la version existante



Sélectionnez! l’annotation et modifiez! son type.




Affectez! les paramètres de la porte à ceux de l’annotation.



Si nécessaire, vous pouvez ajouter des paramètres (qui devront être partagés si vous souhaitez les extraire dans des nomenclatures.)


Vous pouvez maintenant affecter les valeurs dans les types de votre famille.

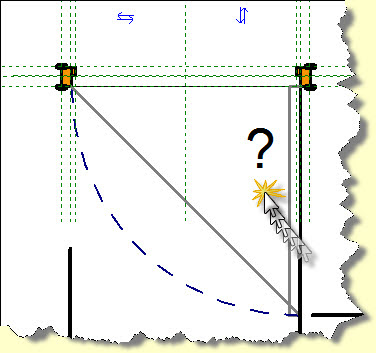

Il nous reste maintenant à positionner l’annotation. Contrairement aux textes, les annotations peuvent être contraintes, nous aurons donc la possibilité de définir précisément la position de notre annotation en plaçant des plans de référence, des cotes libellées et des alignements contraints.



Dans notre exemple, nous allons laisser la position horizontale libre en associant un paramètre d’occurrence



et forcer la position au milieu du panneau de la porte en créant un paramètre de type égal à la moitié de la largeur.



Alignez! l’annotation aux plans de références.






Et chargez! maintenant la famille de porte modifiée dans votre projet.

10 commentaires:

Jean-Marc COUFFIN a dit…

excellent merci

Hieunh a dit…

Je ne sais pas pourquoi j'ai pas de annotation de liberé sur mes libraries de annotation. Pourriez vous m'envoyer un sur mon mel?

gravelin a dit…

Pas de problème, c'est comme si c'était fait.

Anne a dit…

Bonjour, merci pour les explications c'est super!!!! mais le libellé ne tourne pas quand l'angle de la porte change!! ai-je loupé quelque chose???

Yves Gravelin a dit…

Il ne faut pas oublier de fermer les cadenas lors de l'alignement.

Anne a dit…

Oui oui aucun soucis si je suis en angle 2d ,j'ai donc realisé un libellé pour les angles en 3d ( fait avec 20° ) mais si je change l'angle le libellé ne suit pas!!!

Yves Gravelin a dit…

Si "angle 3D" signifie l'angle d'ouverture de la porte, s'agissant de la porte standard livrée avec Revit, je pense qu'il faut placer le libellé sur le même plan de construction que le panneau de la porte.

Anne a dit…

arr cela ne marche pas ... on reprendra un autre jour ... merci

Lavande a dit…

MERCI, deux ans après les articles ont toujours leurs utilité. Bravo pour ces explications très claires.

Kévin Bailly a dit…

Bonjour M.Gravelin,

Merci pour cette astuce super. Y a t-il eu une mise à jour depuis 2009 sur ce point?

Sinon, je voulais savoir comment vous gérer l'affichage de ce texte d'annotation selon les échelles du projet.

Est-ce possible?

Merci de votre retour, Kévin
