samedi 4 décembre 2010

Forum AUGI : On s'y remet

Après un tour de table avec les modérateurs, nous avons décidé de repartir sur ce nouveau forum pour voir ce que cela donne.

Cette discussion reprend les équivalences de liens directement dans le forum.

vendredi 3 décembre 2010

Forums AUGI : Mais qu'est-ce c'est qu'ce Binz !

Mais qu'est-ce c'est qu'ce Binz !
Mais qu'est-ce c'est qu'ce Binz !

Chers amis qui m'avez toujours suivi sur AUGI entre autre.
Je ne peux que vous présenter des excuses (au nom de je ne sais qui d'ailleurs.) car :
Sachez simplement que je ne suis pour rien dans cette pagaille.

A l'heure actuelle je n'ai même plus accès aux forums et je ne peux plus y publier...
Ni en temps qu'admin, ni modérateur, ni simple membre.

Il est clair que si cette situation perdure, nous devrons émigrer...

jeudi 2 décembre 2010

Forums AUGI : Equivalence des forums

Liste remise à jour le 06/12/2010

Voici une liste de lien qui vous donne l'équivalence entre les anciens et les nouveaux forums.

Français - Récréation
Pour discuter de tout et de rien, loin de la CAO.
http://forums.augi.com/index.php/the-general-store/viewforum/1149/

Français - Les p'tits nouveaux
Le savoir vivre français veut que l'on se présente lorsque l'on se joint à un groupe. Nous y tenons aussi. Laissez ici votre premier message de présentation, ce sera l'occasion de vous souhaiter la bienvenue
http://forums.augi.com/index.php/your-backyard/viewforum/1162/


Français - CAD Management
Pour discuter et s'entraider sur le CAD Management.
utilisez le forum anglais :
http://forums.augi.com/index.php/communities/viewforum/545/

Français - AutoCAD / AutoCAD LT - Général
Pour discuter et s'entraider sur les questions générales à propos d'AutoCAD et AutoCAD LT.
Pour AutoCAD
http://forums.augi.com/index.php/you-cad-do-it/viewforum/509/
Pour AutoCAD LT
http://forums.augi.com/index.php/you-cad-do-it/viewforum/665/

AutoCAD - Programmation
Pour discuter et partager sur la programmation dans AutoCAD.
http://forums.augi.com/index.php/you-cad-do-it/viewforum/658/

Français - AutoCAD Architecture / AutoCAD MEP
Pour discuter et s'entraider sur AutoCAD Architecture (autrefois ADT) et AutoCAD MEP (autrefois ABS).
http://forums.augi.com/index.php/built-to-last/viewforum/785/
http://forums.augi.com/index.php/built-to-last/viewforum/794/

Français - AutoCAD Civil 3D / AutoCAD Land Desktop / AutoCAD Map 3D
Pour discuter et s'entraider sur AutoCAD Civil 3D, AutoCAD Land Desktop et AutoCAD Map 3D.
http://forums.augi.com/index.php/moving-dirt-and-gis/viewforum/1111/
http://forums.augi.com/index.php/moving-dirt-and-gis/viewforum/1116/
http://forums.augi.com/index.php/moving-dirt-and-gis/viewforum/1129/

Français - Inventor / AutoCAD Mechanical / AutoCAD Electrical
Pour discuter et s'entraider sur les logiciels mécaniques.
Inventor : http://forums.augi.com/index.php/envisage-first/viewforum/980/
Mecanical : http://forums.augi.com/index.php/envisage-first/viewforum/967/
Electrical : http://forums.augi.com/index.php/envisage-first/viewforum/1012/

Français - 3ds Max / Maya
Pour discuter et s’entraider sur les logiciels de visualisation Autodesk.
3DS MAX : http://forums.augi.com/index.php/immersive-worlds/viewforum/1065/
Maya : http://forums.augi.com/index.php/immersive-worlds/viewforum/1076/

Français - Revit
Ne cherchez plus le forum français de Revit, C'est ici !
http://forums.augi.com/index.php/built-to-last/viewforum/820/

Revit Architecture - Questions fréquentes (lecture seule)
Cherches ici pour trouver la réponse aux questions les plus fréquentes sur Revit
utiliser le forum anglais
http://forums.augi.com/index.php/built-to-last/viewforum/806/

Revit Architecture - Général
Lieu de discussion principal sur les précédentes versions de Revit Architecture.
pour revit toute spécialité : http://forums.augi.com/index.php/built-to-last/viewforum/820/
pour revit architecture : http://forums.augi.com/index.php/built-to-last/viewforum/835/

Revit Architecture - Trucs & astuces
T'as un truc ? Partages le ici
utiliser le forum anglais
http://forums.augi.com/index.php/built-to-last/viewforum/70/

Revit Architecture - Familles
Sujet à propos des familles.
utiliser le forum anglais
http://forums.augi.com/index.php/built-to-last/viewforum/834/


Revit Architecture - API
La programmation dans Revit
http://forums.augi.com/index.php/built-to-last/viewforum/827/


Revit Architecture - Liste de souhaits
Fais un voeux ! et dépose "un cierge" ici.
utiliser le forum anglais
Revit toute spécialité : http://forums.augi.com/index.php/built-to-last/viewforum/815/
spécifique Revit Architecture : http://forums.augi.com/index.php/built-to-last/viewforum/113/

Revit Architecture - Gallerie
Fais voir ton travail...
utiliser le forum anglais
http://forums.augi.com/index.php/communities/viewforum/914/


Revit Architecture - L'art et la manière
Pour discuter d'Architecture et comment s'y prendre avec Revit ?
http://forums.augi.com/index.php/communities/viewforum/921/

Revit Structure - Général
Pour vous entraider à propos de Revit Structure.
http://forums.augi.com/index.php/built-to-last/viewforum/859/

Forums AUGI

Suite à un différent avec l’hébergeur précédent, le bureau de direction de AUGI a décidé de changer d’hébergeur.


Les négociations n’ont semble-t-il pas permis de récupérer l’historique.
Nous sommes donc  dans une situation de redémarrage à Zéro.

Less forums français sont maintenant disséminés dans la structure générale.

L’adresse de base des forums et la suivante
http://forums.augi.com/forums/

N’hésitez pas à faire vos commentaires sur la nouvelle organisation
dans ce forum
http://forums.augi.com/index.php/the-general-store/viewforum/574/

lundi 15 novembre 2010

mardi 9 novembre 2010

Autodesk prépare l'arrivée du projet VASARI : Un revit épuré ?

Sur son blog Inside the factory, Autodesk annonce
son projet VASARI



qui ressemble à une version épurée de revit recentrée sur la modélisation conceptuelle et l'analyse.
A suivre...

dimanche 7 novembre 2010

Revit 2011 : Créez des cartouches adaptables directement sur la feuille.

Les cartouches proposés dans la bibliothèque et les gabarits standards sont des combinaisons de feuilles et de cartouche.
Cela peut rendre les modifications, notamment les repositionnements des composants un peu lourds.

L'onglet "Composition de feuille" du ruban "vue" propose un outil feuille et un outil cartouche distincts.


Cela signifie, qu'il est possible de placer plusieurs cartouches sur une même feuille.
Il convient ici d'élargir le sens du terme cartouche.
Je dirai qu'un cartouche est une étiquette de feuille.
Il est donc possible de placer plusieures étiquettes sur une même feuille : une pour le cadre, une autre pour le cartouche - au sens strict du terme - , une autre pour la liste des modifications ou pourquoi pas une pour un tampon validé par : comme au bon vieux temps.

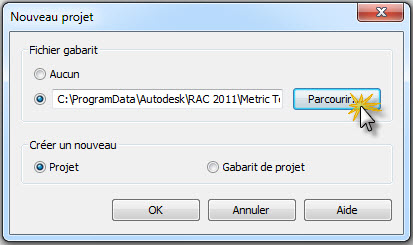

La première chose consiste à créer une série de feuilles vierges en ouvrant le gabarit de famille correspondant et en l'enregistrant aussitôt sans rien d'autre que le cadre initial - celui que l'on ne peut pas supprimer - mis aux cotes souhaitées.

Ensuite, chaque composant sera une famille de catégorie cartouche.

Par exemple le cartouche simple :

Les lignes présentes dans un gabarit de cartouche définissent sa dimension : habituellement le contour de la feuille.
Dans le cas présent, elles servent de repère de positionnement. Elles sont donc placées à 5mm du bord du cartouche. Les lignes à gauche et en bas servent à définir l'origine du cartouche. Lors du redimentionnement du cadre, ne manoeuvrez que les bords opposés. Pour éviter qu'elles ne soient visibles sur la feuille, attribuez leur le type  Lignes invisibles et donnez leur la propriété de référence Référence importante.
Les libellés mis en place font références aux propriétés de la feuille ou du projet.
Faite de même avec tous les éléments que vous souhaitez incorporer sur vos feuilles.
Pour la liste des modifications, n'incorporez à l'objet qu'une Nomenclature des révisions.

Chargez l'ensemble de vos familles dans votre gabarit.

Créez une nouvelle feuille.

Choisissez un format de feuille.

Lorsque la feuille est crée, vous pouvez placer un cartouche sur la feuille

Choisissez le type de cartouche.
Placez le sur la feuille à l'endroit désiré.

Alignez le cartouche au bord de la feuille

Contraignez le cartouche au bord de la feuille en fermant les cadenas.

Procédez de même avec les autres éléments.
Vous pouvez maintenant changer le type de cartouche si  vous le souhaitez.


Vous pouvez aussi changer les éléments de place ou d'orientation selon les besoins de la mise en page.

Les familles décrites dans ce didactitiel sont téléchargeables sur AUGI

jeudi 21 octobre 2010

Organisation de l'arborescence des feuilles.

Il est possible d'organiser l'arborescence des feuilles comme c'est le cas pour les vues.
Un petit défaut dans le gabarit défini en standard lors de l'installation de Revit ; le fameux DefaultFRAFRA.rte, rend cette possibilité peu évidente.

En effet, si dans ce gabarit, on essaye de modifier les propriétés de l'arborescence des feuilles, seul le type tout est disponible dans la famille système : Explorateur-Feuilles : ce qui rend impossible la duplication et donc la personnalisation de cette arborescence.

En revanche si vous utilisez un des autres gabarits fournis par exemple, le DefaultMetricFRA.rte,

d'autres types sont définis

et duplicables.

Si vous souhaitez modifier le DefaultFRAFRA.rte ou un projet que vous avez en cours,
Ouvrez les deux projets simultanément.
Placez vous sur le fichier de destination

Et utilisez  Transferer les normes du projet.


 Déselectionnez tout, puis sélectionnez Organisation de l'arborescence du projet.
Vous retrouverez les types d'organisation dans votre fichier.

**************************************************
Complément d'information suite au commentaire  de philippe :
Dans l'onglet vue - interface utilisateur - organisation de l'arborescence du projet et dans l'ongle feuille, un bouton nouvelle permet de créer une nouvelle organisation même dans le gabarit standard

Mesurer la longueur des réseaux

Sur les différents plans, (masse, électricité, chauffage) il est fréquent d'utiliser des lignes de détails, pour représenter les réseaux, de façon à ne pas les retrouver sur toutes les vues.
Dans un précédent message, je vous indiquais comment procéder à la mesure rapide d'une série d'éléments.
Mais cette façon de procéder ne peut s'appliquer qu'aux lignes de modèle.

Le blog Revit Clinic du support autodesk, que j'ai rapidement présenté lors de la BIM conférence 2010, rappelle que depuis la version Revit 2011, il est possible de transformer les lignes de détail en lignes de modèle et inversement.


L'astuce consiste donc, en cas de besoin, à transformer les lignes de détail en ligne de modèle, à appliquer la méthode aux lignes ainsi transformées et à les retransformer ensuite en lignes de modèle.

dimanche 17 octobre 2010

Manu Galure vous connaissez ? (hors sujet)

Je serai à Paris le 16 Novembre...
Mais rien à voir avec Revit ou le BIM.

Ceci est encore un hors sujet
Ne manquez pas Manu Galure au Zèbre de Belleville.
En concert le 16 Novembre 2010

PI existe, Alfredo l'a rencontré !

Alfredo Medina, au détour d'un post sur AUGI nous fait découvrir cette évidence :
Pi existe dans Revit !
J'avais pourtant essayé et cherché pour finir par abandonner en utilisant une approximation.

Dans son message, Alfredo lâche un laconique :

Pi dans revit c'est PI()

Il divient donc possible de l'utiliser dans nos chères formules
comme par exemple pour déterminer le rayon d'un ligne de foulée en fonction de l'angle à décrire et du giron :


Encore une nouveauté cachée de Revit 2011 .

dimanche 10 octobre 2010

Téléchargement de la présentation AUGI lors de la BIM Conférence 2010

Pour toutes celles et ceux qui le souhaitent, vous pouvez télécharger sur les forums AUGI une version pdf de la présentation que j'ai animée le mardi 5 octobre 2010 lors de la BIM conférence 2010 organisée par Autodesk à Paris.

Je remercie vivement toutes les personnes qui nous ont gratifié de leurs marques de sympathie lors de cet événement.

Si vous avez participé et disposez de photographies de l'événement, n'hésitez pas à prendre contact avec moi pour les partager.

lundi 27 septembre 2010

Offre d'emploi : Recrutement d'un(e) technicien(ne) réseaux Microsoft

Je suis à la recherche d'un(e) Technicien(ne) Réseaux microsoft.

Les candidats devront justifier d’un niveau d’études Bac+2 minimum, d’une expérience minimum de 4 ans dans la mise en place et le support de réseaux Microsoft (notamment SBS) auprès de clients PME-PMI,

Ils devront avoir obtenu au moins l’un des certificats Microsoft suivant : MCSA 2003 – MCSE 2003 – MCITP ou MCTS-SBS et dans tous les cas obtenir le certificat MCTS-SBS au plus tard au terme de leur période d’essai.

Le poste est situé dans le grand Besançon et des déplacements fréquents sont nécessaires sur les régions Bourgogne et Franche-Comté et plus rarement sur le territoire Français.

Si vous pensez répondre à ces critères, faites parvenir une lettre de motivation accompagnée de votre CV par courrier à

Yves GRAVELIN
IMAGINEZ !
22bis rue du Rond Buisson
25220 THISE

Ou par courriel : gravelin@imaginez.fr

jeudi 23 septembre 2010

Licences gratuites pour les étudiants et les professeurs

Si vous êtes inscrits à une école et que vous disposez d'une adresse mail délivrée par votre école, vous pouvez télécharger gratuitement les logiciels Autodesk, que vous soyez étudiant ou professeur.
Ces licences sont naturellement réservées à l'usage personnel et ne doivent en aucun cas être utilisées pour des besoins professionnels (marquage des fichiers dans certains cas avec une bannière INTERDIT A LA VENTE).
Le site étudiant d'Autodesk.

mercredi 15 septembre 2010

Exporter l'image d'une vue avec l'occlusion Ambiante dans Revit Architecture 2011

Si vous souhaitez exporter l'image d'une vue utilisant la nouvelle fonction d'occlusion ambiante de Revit Architecture 2011, il existe un paramètre qu'il est nécessaire de respecter faute de quoi l'occlusion ambiante n'est pas incluse dans l'image obtenue.
La qualité obtenue avec ce mode d'affichage incite tout naturellement à créer des images en haute résolution. Et c'est précisement dans ce cas que ce paramètre est très souvent modifié.
Lors de l'export de l'image, il est possible de préciser la résolution dans cette boîte de dialogue :

Si vous choisissez une résolution horizontale supérieure à 2000 pixels (environ), l'occlusion amabiante ne sera pas présente dans votre image.
Cela se joue à très peu de choses près !
Voici le résultat en 2000 pixels :
Puis en 2050 pixels :




Source

jeudi 2 septembre 2010

Bibliothèques et Espaces aménagés

Le site SmartBIM propose des téléchargements d'objets au format Revit.
Vous y trouverez des objets "standards" et des objets de fabricants.

L'originalité de ce site est de proposer aussi des exemples de mises en situations.
excellent !

mardi 24 août 2010

Réaliser un carnet de détail grâce aux vues de dessin

Ce message fait suite à une discussion sur AUGI.
Dans un projet Revit, il est possible de créer des vues qui n'ont absolument aucun lien avec le modèle. Ce sont les vues de dessin (parfois nommées vues de détail)

Vous pouvez les créer simplement en utilisant la fonction Vue de dessin du ruban Vue.
Dans ces vues, vous pouvez dessiner "comme si vous étiez dans AutoCAD". Naturellement, vous pouvez aussi y insérer directement des images ou des dessins DWG, DWF ou DGN.
Vous aurez ensuite la possibilité de faire référence à ces dessins dans vos vues habituelles.
Pour constituer votre "carnet de détail", vous devez créer un fichier Projet qui ne contiendra que vos vues de dessin. (Il est même préférable d'un créer plusieurs ; un par thème, pour faciliter vos futurs recherches.)

Vous pourrez donc y stocker les divers dessins que vous pouvez obtenir de vos fournisseurs ou que vous trouvez sur Internet. Dans notre exemple, nous utiliserons les détails fournis par la société Dow Building Solution qui propose des dessins de détails techniques en téléchargement.

Dans le projet en cours, je me place sur la vue concernée :

Cette vue est en niveau de détails faible, et de toute façon, je ne souhaite pas modéliser tout l'agencement de mon isolation en terrasse.
Je vais donc charger une vue de dessin depuis mon "carnet de détails".


Je sélectionne le fichier projet dans lequel j'ai créé mes vues de dessins.


Revit me propose la liste des vues de dessins que je peux charger.


Cette vue est alors incorporée à mon projet


Je peux alors créer la référence de détail dans ma vue.
Pour référencer la vue dessin, il faut cocher l'option référencer une autre vue. Sinon Revit crée automatiquement une vue contenant du modèle.
Notez que vous trouverez cette option dans d'autres familles de vues.

Dans la liste des vues proposées, je choisi la vue qui doit être liée à ce repère de détail.
Notez au passage la liste des vues "standards" que vous pouvez référencer.

Le repère présent est donc maintenant lié à ce dessin et je peux y accéder directement par un double clic comme avec n'importe quel repère de vue habituel.



vendredi 20 août 2010

Modélisation complexe : Cannelures d'une colonne dorique

Les fonctions de modélisation complexe de Revit ne sont malheureusement disponibles que pour la création de volumes de conception.
Néanmoins, en décomposant la forme que vous souhaitez en solides et en vides de base, il est possible d'obtenir de bon résultats.
Considérons la création de cette colonne

La difficulté dans cet exemple réside dans l'entasis du fût de la colonne : Le diamètre à sa base et son sommet sont différents et la progression de cette réduction n'est pas linéaire.

Pour conduire la construction d'un objet complexe, l'usage des plans et surtout des lignes de référence est une obligation. ils permettront de partager des trajectoires, des plans de constructions...


La première étape consiste à créer un ligne de construction circulaire sur le plan vertical avant/arrière. Une méthode de construction par trois point peut parfaitement convenir pour caler la courbe sur les diamètres inférieurs et supérieurs du fût. Il est préférable à ce stade, de prolonger légèrement le haut de la courbe au-delà du plan de référence positionnant le haut du fût.

Il est maintenant possible de créer le fût avec une révolution
Pour dessiner le contour du profil, je crée la ligne extérieure en sélectionnant la ligne de construction de façon à ce que le contour coïncide parfaitement à la ligne de construction.

Je place une ligne de référence circulaire pour matérialiser le diamètre supérieur du fût.
Puis deux lignes de références centrée sur l'axe du fût qui forment un angle de 18° pour matérialiser l'encombrement des cannelures.



Et enfin deux plans de référence parallèles pour matérialiser l'espace entre les cannelures.

Je peux maintenant modéliser le vide de la cannelure à l'aide d'un raccordement par chemin.



Je crée la trajectoire en sélectionnant la ligne de construction. Cette méthode  garantit la coïncidence avec la face extérieure du fût.
Le profil inférieur est un cercle qui passe par l'intersection du cercle de base du fût et des plans de références qui déterminent la largeur des cannelures.
Pour le profil supérieur, l'intersection doit se faire avec la ligne de référence circulaire calée sur le diamètre supérieur du fût.

Un réseau circulaire de 20 éléments espacer de 18° duplique la première cannelures sur tout le tour de la colonne. Ce réseau doit avoir le plan de référence horizontal pour plan de construction.

Le chapiteau est créé sur la base d'un autre solide pour éviter les problèmes de précision lors de la jonction des formes du haut des cannelures.

Les arrondis de fin de cannelures sont des sphères
Le plan de construction est placé en haut du fût
La forme est ensuite répétée par un réseau circulaire

Les oves sont créées sur le même principe mais avec des solides dont le plan de construction est le plan de référence  Avant/arrière
Et pour finir une simple extrusion construite sur la face supérieure du chapiteau

Vous pouvez voir cette colonne en situation sur le blog de théâtre Claude-Nicolas Ledoux.
