jeudi 24 juin 2010

Ajoutez Revitez à votre centre de communication

Pour suivre plus facilement les mises à jour de ce blog, vous pouvez être tenu informé des nouvelles publications dès leur disponibilité.

Vous pouvez intégrer les annonces de nouveaux messages dans le centre de communication de votre logiciel Revit.


Cliquez sur "l'antenne" du centre de contenu

puis sur les paramètres,

Choisissez le règlage des sources RSS dans l'explorateur à gauche de la boîte de dialogue.
Puis Cliquez sur Ajouter
dans la zone de saisie puis cliquez ajoutez

l'abonnement à Revitez! apparaîtra dans la liste. Vérifiez qu'il est bien coché et acceptez.



Voilà, les derniers messages sont affichés dans votre centre de communication.

vendredi 18 juin 2010

Couleurs uniformes : pourquoi faire ?

Parmi les nouveaux modes de visualisations proposés par Revit 2011, vous disposez du mode couleurs uniformes.

Dans un précédent message, j'ai  décrit l'effet de tous les nouveaux modes d'affichage sur un même projet.
Je souhaite revenir sur le mode couleurs uniformes car si vous le considérez sur un modèle 3D, il peut laisser perplexe ; pourquoi faire une image 3D sans l'effet de volume créé par l'incidence de la lumière sur les différentes faces du modèle ? A quoi bon faire un modèle 3D à plat ?

L'intérêt de ce mode est plus évident sur un plan.

Considérez l'exemple de ce sol dont le matériau est gris


Si vous l'affichez en mode ombrage et ligne cachée, les couleurs affichées ne sont pas du tout celle définies dans les matériaux.


Si vous passez en mode couleur uniformes, dans ce cas, ce sont bien les couleurs des matériaux qui sont affichées.

Pour les pointilleux des couleurs c'est mieux !

vendredi 11 juin 2010

Composants de détails imbriqués contenant des zones de masquage.

S'il vous est arrivé de créer des composants modèles en y imbriquant des composants de détails contenant eux-même des zones de masquage, vous avez pu constater que si votre composant modèle ne contient pas d'objet intersectant le plan de coupe des vues en plan d'étage, les zones de masquage sont inopérantes : elles restent transparentes.

Nombre d'entre nous connaissent la parade ; - Elle s'applique notamment aux appliques - il faut dessiner une ligne verticale invisible qui coupera le plan de coupe pour que Revit "sente" le composant.

Je viens de découvrir une alternative à cette astuce.

Figurez-vous que si vous dessinez une ellipse ou une portion d'ellipse dans votre composant de détail, l'astuce de la ligne verticale devient inutile. Les composants de détail fonctionnent tout à fait normalement !

Démonstration :

Je souhaite réaliser un composant générique pour m'aider à mettre en place un WC handicapé. Mais je ne souhaite y inclure que des éléments 2D pour ne pas alourdir ms projets. J'opte donc pour un composant générique ne contenant que des compsants de détail placés dans la vue de plan d'étage.

J'utilise donc le composant de détail livré dans la bibliothèque standard de Revit pour le fauteuil Handicapé et je place un détail créé par moi pour le WC.

Je place ce composant générique dans un projet sur un sol dont le matériau affiche un quadrillage représentant le carrelage.
Je constate que le handicapé est transparent tandis que le WC lui est opaque. Pourtant, si j'insère le composant de détail handicapé directement dans le projet, la zone de masquage fonctionne normalement.

Je modifie donc le composant de détail handicapé en lui ajoutant simplement une portion d'ellipse.  Je la dessine par dessus la jambe. (cela ne veux pas dire que je le fais à la légère.)

J'aurais pu aussi la dessiner n'importe où et la rendre invisible.

Je recharge la famille modifiée dans le composant générique

Puis le composant générique dans le projet.

Et voilà tout est rentré dans l'ordre.






jeudi 3 juin 2010

Utiliser les paramètres de rapport pour coter l'épaisseur d'une dalle dans un plan d'étage

Les étiquettes ne sont pas capable de récupérer certains paramètres de l'objet étiqueté - Par exemple, l'étiquette de sol n'est pas capable de d'utiliser l'épaisseur du sol étiquété pour pouvoir l'afficher sur un plan d'étage.

Le thème de ce petit exercice est d'utiliser les paramètres de rapport pour arriver à nos fins. (Ceci n'est malheureusement qu'un contournement mais cela illustre bien les possibilités des ces nouveaux paramètres.)

Pour commencer, Créez une famille de modéle générique lié à un sol. Placez vous dans la vue Avant.


La particularité des familles liées à un hôte est qu'elles présentent un échantillon de l'hôte en question. Vous devez donc observer un sol attaché à un niveau de référence.

  • Notez au passage que vous pouvez parfaitement modifier les paramètres de ce sol pour faire varier son épaisseur.
Cet échantillon n'est là qu'à titre de référence pour vous permettre de modéliser vos objets. Lors de l'insertion dans le projet, il ne sera naturellement pas ajouté au sol existant.


Placez une cote sur l'épaisseur du sol.

A ce stade, faites très attention de bien sélectionner le dessus du sol et pas le plan de référence ou le repère de niveau.

Pour vous en assurer, utilisez la touche TABULATION jusqu'à ce que la face supérieure du sol soit mise en surbrillance avant de sélectionner.

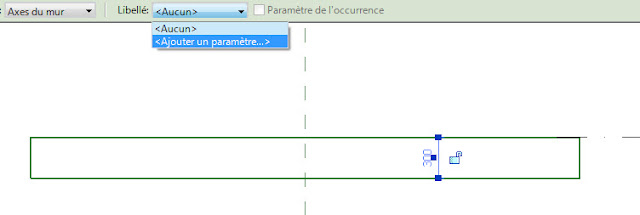

Lorsque votre cote est placée, sélectionnez la et ajoutez lui un paramètre.
Pour cela utilisez la liste déroulante de la barre d'option.


Le paramètre peut être partagé ou de famille selon que vous souhaitiez récupérer la valeur d'épaisseur dans une nomenclature ou non.

Dans cet exercice nous n'utiliserons pas une étiquette mais une annotation que nous placerons dans le symbole que nous poserons sur le sol.

C'est pourquoi un paramètre de famille peut parfaitement faire l'affaire.

Nommez le paramètre et choisisez OBLIGATOIREMENT Occurence ; sinon l'option paramètre de rapport ne sera pas accessible.

Pour modéliser le "symbole" qui sera posé sur la dalle pour lire son épaisseur, placez un plan de référence et cotez le.


Ajoutez lui un paramètre


Ce paramètre doit, lui aussi, être d'occurence mais il ne doit pas être de rapport.

Dans cet exercice, la hauteur du symbole sera identique à l'épaisseur du sol.




Dans les types de la famille, vous constatez que le paramètre Epaisseur(rapport) est grisé.
Vous ne pouvez pas modifier sa valeur, puisqu'elle proviendra de l'objet hôte sur lequel vous placerez le symbole.
En revanche, si les deux lignes d'attache de la cote sont liées à l'hôte, vous pouvez utiliser ce paramètre dans les formules : ici, elle est très simple puisque vous ne faites que recopier la valeur.



Les deux cotes prennent la même valeur.
Si vous changez l'épaisseur du sol, les deux cotes changent en même temps.


Modélisez maintenant un poinçon grâce à une révolution.
Le profil est un triangle que vous attachez soigneusement aux plans de référence.
L'axe est le plan de référence vertical.

Nous avons mis en place cette forme pour pouvoir s'attacher au sol. Il n'est pas souhaitable qu'elle soit visible sur les plans



Placez vous sur la vue en plan.
Sélectionnez le cône puis, dans ses propriétés, modifiez le remplacement des graphismes pour éliminer la visibilité sur les plans.


Puis, le solide étant toujours sélectionné, affectez un paramètre au contrôle "visible".
Cliquez sur le petit bouton à l'extrémité droite de la cellule qui contient la case à cocher. Vous pouvez maintenant associer un paramètre à ce contrôle. Le paramètre n'existant pas encore, vous devez le créer en cliquant sur le bouton ajouter.
Le type de paramètre OUI/NON est automatiquement sélectionné puisque vous êtes associés à un contrôle de case à cocher.
Ce paramètre peut être Type ou Occurence.



Vous allez maintenant créer l'annotation qui sera imbriquée dans l'objet.
Choisissez le gabarit d'annotation générique.


Dessinez la forme de l'étiquette...

Placez un libellé dans le demi cercle. Aucun paramètre n'étant disponible dans cette famille, vous devez le créer. Attention choississez bien Occurence.


Ajoutez le paramètre au libellé et règlez le formatage. Choississez un exemple de valeur conforme à ce que vous obtiendrez en définitive - 22 par exemple.




 Vous pouvez modifier le type du libellé pour changer sa taille ou sa police de caractère.



Enregistrez cette famille, nommez la de façon explicite. Exemple : annotation générique épaisseur.rfa
Chargez-la dans la famille du composant générique (sol).
Utilisez le bouton Charger dans le projet.
Placez l'annotation dans la vue en plan par dessus le poinçon à l'intersection des deux plans de référence de l'origine.


Pour l'instant, la valeur de l'étiquette est nulle.
Vous allez maintenant envoyer la valeur du paramètre de rapport dans le paramètre de l'annotation.



Sélectionnez l'annotation et, dans ses propriétés, en pointant sur le bouton à droite de la cellule du paramètre Epaisseur, associez le paramètre Epaisseur du composant générique - il s'agit du paramètre de rapport.
L'étiquette affiche l'épaisseur de l'échantillon de sol.
Si vous faites varier son épaisseur, l'étiquette se corrige.

Enregistrez votre composant.

Vous pourrez maintenant le charger dans vos projets et coter l'épaisseur des dalles sur les plans d'étage.


Le petit poinçon vous permettra de localiser le point mesuré dans les autres vues.
Bien entendu, si vous ne souhaitez pas les voir, vous pourrez utiliser le paramètre de visibilité que vous avez inclu dans la famille.
