Suite aux questions d'un membre de AUGI, voici quelques précisions sur les terre-pleins.
Les terre-pleins permettent de décaisser les surfaces topo.
Il convient de ne pas les utiliser comme des sols, dont ils ne font pas partie : une nomenclature de sols ne fait pas apparaître les terre-pleins.
Gare à vos quantitatifs.
Leur comportement dans les vues est conditionné par leur appartenance aux surfaces topographiques plutôt qu'aux sols.
Et cela explique quelques comportements étranges des cotes d'élévation.
Considérons ce cas de figure :
Nous avons à gauche un terre-plein et à ma droite un sol. Tous deux placés sur le niveau ss sol avec un décalage de 0 (sans décalage).
Si l'on place des cotes de niveau dans la vue en plan du niveau ss sol avec une plage de vue réglée à 0 du SS sol :
La cote de niveau placée sur le sol est correcte (-3,00), en revanche celle sur le terre-plein affiche l'altitude sous le terre-plein (-3,30)
La raison est que si un sol affleure un niveau, il est représenté dans le plan mais que ce n'est pas le cas du terre-plein. Il est hors de la plage de vue, il n'est donc pas représenté, tout comme les murs par exemple.
En conséquence, c'est la surface topographique qui est cotée. Et sous chaque terre-plein, il y a une surface topographique créée par le décaissé.
En changeant la plage de vue :
Le terre-plein est cette fois représenté et la cote détecte bien sa face supérieure.
Elle indique bien -3,00.
A noter que la cote liée à la surface reste affichée - Troublant...
Autre détail concernant la visibilité.
L'affichage sera différent selon que vous utilisiez la fonction masquer la catégorie ou la boîte de dialogue de contrôle de la visibilité.
Avec le contrôle de la visibilité :
Si vous masquez la catégorie Topographie, le terre plein reste visible.
Si vous utilisez la fonction masquer la catégorie en sélectionnant la surface topographique :
Le terre-plein n'est plus affiché...
Qui a dit que REvit a encore des progrès à faire dans le domaine des surfaces topographiques ?
La question est maintenant :
Saurez-vous masquer, dans une vue, tous les terre-pleins sans masquer les surfaces topographiques ?
Pages
Index.
.RFA
2011
2012
2013
2014
2016
2017
2019
3Dstudio MAX
Affichage
Angle
annotation
Arborescence
Arrondi
attacher
AUGI
Balancé
Base
BIM
BIM360
blocage
bois
Boussole
brut
Bug
Calcul
Canal Alpha
Cartouche
catégories
Claude-Nicolas Ledoux
Collaboration
colombage
coloriage
compatibilité
compte
contenu
Corel
Corniche
correctif
Cotation
Couleurs
Cours en ligne
Coyau
Cube
défaut
démarrage
détails
Détourage
Didacticiel
DWG
Éclairage
éclaté
éléments
embauche
Escalier
étiquette
étudiant
Exporter
Exposition
extensions
famille
FBX
feuille
Fichiers liés
Fond
Formateur
Fuyantes
Groupe
ID
IFC
Images
imbiqués
in-situ
Installation
interface
Ligne
LinkedIn
mansarde
Matériaux
Matériel
mesurer
Mise à jour
mobilier
Monument historique
multi-ligne
Mur rideau
Murs
Neon
NGF
Niveau
niveau de détail
Nombre d'or
Nord Géographique
Nord Projet
Nouveautés
Nuage de points
Orienter
Paramètres globaux
paramètres partagés
Pente
Perspective
photométrie
Pignon
Plan de construction
Plantage
Point
porte
Poutre
Project NEON
Project Photofly
Projet
Raccord
recrutement
Rendu
Revit
Revit LT
Reviteurs
Services packs
sols
Spark
Spot
Structure
suites
Surfaces
Tablette
téléchargement
Terrasse
texte
Théatre
Toit
VASARI
Vidéo
vignette
Vista
Volume
Vue
Vue 3D
Zone de définition
vendredi 25 novembre 2011
jeudi 10 novembre 2011
Merci aux visiteurs de Batimat.
Un grand merci à tous ceux d'entre vous qui sont d'ors et dèjà venu me saluer et m'encourager sur le salon.
mardi 18 octobre 2011
REvitez sur Batimat
Je serai présent sur le salon BATIMAT
du 7 au 12 Novembre 2011 - Paris Porte de Versailles.
Nous pourrons nous rencontrer lors de votre visite sur le Stand IMAGINEZ
Hall 5.1, secteur 81-GESTION, CAO, WEB, MATERIEL : stand B24
Je répondrai à vos questions d'ordre technique ou de mise en oeuvre lors d'entretiens individuels.
Si vous souhaitez prendre rendez-vous, merci de vous inscrire en suivant ce lien.
Demande de rendez-vous sur le Stand IMAGINEZ
Précisez dans votre inscription que vous souhaitez un entretien avec moi ainsi que la date et l'heure approximative de votre passage.
Vous pourrez aussi poser votre candidature pour servir de beta testeur au nouveau support de cours que je suis en train d'élaborer.
du 7 au 12 Novembre 2011 - Paris Porte de Versailles.
Nous pourrons nous rencontrer lors de votre visite sur le Stand IMAGINEZ
Hall 5.1, secteur 81-GESTION, CAO, WEB, MATERIEL : stand B24
Je répondrai à vos questions d'ordre technique ou de mise en oeuvre lors d'entretiens individuels.
Si vous souhaitez prendre rendez-vous, merci de vous inscrire en suivant ce lien.
Demande de rendez-vous sur le Stand IMAGINEZ
Précisez dans votre inscription que vous souhaitez un entretien avec moi ainsi que la date et l'heure approximative de votre passage.
Vous pourrez aussi poser votre candidature pour servir de beta testeur au nouveau support de cours que je suis en train d'élaborer.
jeudi 13 octobre 2011
Revit 2012 : Correctif - Après le passage du Service pack 2
Ce correctif ne vous concerne que
si vous utilisez Revit 2012
et si vous avez installé le service pack 2
Description du problème
Ce correctif rétablit la possibilité d'affecter un paramètre de type matériaux aux faces des éléments en utilisant l'outil Peindre.
Produits concernés
Autodesk Revit Architecture 2012
Autodesk Revit Structure 2012
Autodesk Revit MEP 2012
Instructions pour l'installation
NOTA : Vous devez disposer des droits d'administrateur sur votre système Microsoft Windows pour accomplir cette mise à jour.
NOTA : Vous devez avoir préalablement installé Autodesk Revit Update 2 sur votre systèmes avant d'accomplir la mise à jour.
L'installation consiste à remplacer le fichier suivant :
Pour installer sur un système 32 bits
1. Fermez toutes les applications
2. Assurez vous que le service pack 2 pour Revit 2012 est installé sur le système.
3. Ouvrez le dossier d'installation du logiciel ; par exemple C:\Program Files\Autodesk\Revit Architecture 2012\program
4. Renommez le fichier original concerné par la mise à jour : Dans le dossier d'installation renommez le fichier RevitMFC.dll en RevitMFC.bak en utilisant le clic droit.
5. Décompactez le fichier Revit_2012_Material_Hotfix.zip dans un dossier partagé.
6. Copiez le fichier RevitMFC.dlll situé dans le dossier X86 dans C:\Program Files\Autodesk\Revit Architecture 2012\program
Pour installer sur un système 64 bits
1. Fermez toutes les applications
2. Assurez vous que le service pack 2 pour Revit 2012 est installé sur le système.
3. Ouvrez le dossier d'installation du logiciel ; par exemple C:\Program Files\Autodesk\Revit Architecture 2012\program
4. Renommez le fichier original concerné par la mise à jour : Dans le dossier d'installation renommez le fichier RevitMFC.dll en RevitMFC.bak en utilisant le clic droit.
5. Décompactez le fichier Revit_2012_Material_Hotfix.zip dans un dossier partagé.
6. Copiez le fichier RevitMFC.dlll situé dans le dossier X64 dans C:\Program Files\Autodesk\Revit Architecture 2012\program
Télécharger le correctif
Source : Autodesk
si vous utilisez Revit 2012
et si vous avez installé le service pack 2
Description du problème
Ce correctif rétablit la possibilité d'affecter un paramètre de type matériaux aux faces des éléments en utilisant l'outil Peindre.
Produits concernés
Autodesk Revit Architecture 2012
Autodesk Revit Structure 2012
Autodesk Revit MEP 2012
Instructions pour l'installation
NOTA : Vous devez disposer des droits d'administrateur sur votre système Microsoft Windows pour accomplir cette mise à jour.
NOTA : Vous devez avoir préalablement installé Autodesk Revit Update 2 sur votre systèmes avant d'accomplir la mise à jour.
L'installation consiste à remplacer le fichier suivant :
- RevitMFC.dll
Pour installer sur un système 32 bits
1. Fermez toutes les applications
2. Assurez vous que le service pack 2 pour Revit 2012 est installé sur le système.
3. Ouvrez le dossier d'installation du logiciel ; par exemple C:\Program Files\Autodesk\Revit Architecture 2012\program
4. Renommez le fichier original concerné par la mise à jour : Dans le dossier d'installation renommez le fichier RevitMFC.dll en RevitMFC.bak en utilisant le clic droit.
5. Décompactez le fichier Revit_2012_Material_Hotfix.zip dans un dossier partagé.
6. Copiez le fichier RevitMFC.dlll situé dans le dossier X86 dans C:\Program Files\Autodesk\Revit Architecture 2012\program
Pour installer sur un système 64 bits
1. Fermez toutes les applications
2. Assurez vous que le service pack 2 pour Revit 2012 est installé sur le système.
3. Ouvrez le dossier d'installation du logiciel ; par exemple C:\Program Files\Autodesk\Revit Architecture 2012\program
4. Renommez le fichier original concerné par la mise à jour : Dans le dossier d'installation renommez le fichier RevitMFC.dll en RevitMFC.bak en utilisant le clic droit.
5. Décompactez le fichier Revit_2012_Material_Hotfix.zip dans un dossier partagé.
6. Copiez le fichier RevitMFC.dlll situé dans le dossier X64 dans C:\Program Files\Autodesk\Revit Architecture 2012\program
Télécharger le correctif
Source : Autodesk
Index :
2012,
Bug,
correctif,
Matériaux,
téléchargement
jeudi 6 octobre 2011
Revit 2012 - Didacticiel : Utiliser les ancrages des contraintes
Lorsque vous placez une contrainte d'égalité sur une chaîne de cote, toutes les valeurs de la cote deviennent égales.
Mais une des conséquences de cette contrainte est qu'il n'est apparemment plus possible de modifier la valeur des intervalles.
Dans cet exemple, seule la cote entre les axes A et D est modifiable.
La notion d'ancrage de la contrainte permet de modifier cela.
L'ancrage de la contrainte est symbolisé par une Ancre que vous pouvez déplacer et repositionner pour choisir une autre cote pour modifier la valeur de l'intervalle.
La vidéo ci-dessous vous présente en 2 minutes comment procéder.
Mais une des conséquences de cette contrainte est qu'il n'est apparemment plus possible de modifier la valeur des intervalles.
Dans cet exemple, seule la cote entre les axes A et D est modifiable.
La notion d'ancrage de la contrainte permet de modifier cela.
L'ancrage de la contrainte est symbolisé par une Ancre que vous pouvez déplacer et repositionner pour choisir une autre cote pour modifier la valeur de l'intervalle.
La vidéo ci-dessous vous présente en 2 minutes comment procéder.
Index :
2012,
Cotation,
Didacticiel
mercredi 28 septembre 2011
REvit 2012 : Service pack 2 disponible
Le service pack 2 pour REvit 2012 est disponible :
http://usa.autodesk.com/adsk/servlet/item?siteID=123112&id=16841348
Il s'applique par dessus le service pack 1
Il est disponible en version 32 et 64 bits
Il est prévu pour les versions autonomes et celles incluses dnas les suites.
http://usa.autodesk.com/adsk/servlet/item?siteID=123112&id=16841348
Il s'applique par dessus le service pack 1
Il est disponible en version 32 et 64 bits
Il est prévu pour les versions autonomes et celles incluses dnas les suites.
Index :
2012,
Services packs,
téléchargement
REvit 2012 Didacticiel : Modélisation d'une ouverture de toit avec projection du contour sur les plans d'étage
Dans une discussion sur le forum AUGI, un utilisateur demande comment obtenir la projection des contours d'une fenêtre de toit sur le plan d'étage en incluant ces projections dans la famille elle même.
Voici un didacticiel dans lequel vous allez créer une ouverture dans un toit.
Vous apprendrez comment affecter la catégorie fenêtre à une famile générique
puis
comment placer des lignes représentant cette ouverture en projection dans une vue en plan.
Vous apprendez à bien sélectionner le plan de construction sur lequel vous dessinez vos lignes.
durée 5 minutes
Si vous avez des questions à ce sujet, n'hésitez pas à utiliser les commentaires.
Voici un didacticiel dans lequel vous allez créer une ouverture dans un toit.
Vous apprendrez comment affecter la catégorie fenêtre à une famile générique
puis
comment placer des lignes représentant cette ouverture en projection dans une vue en plan.
Vous apprendez à bien sélectionner le plan de construction sur lequel vous dessinez vos lignes.
durée 5 minutes
Si vous avez des questions à ce sujet, n'hésitez pas à utiliser les commentaires.
Index :
.RFA,
2012,
Didacticiel,
famille,
Plan de construction,
Toit
lundi 26 septembre 2011
Didacticiel REvit : Paramètrage d'une ouverture en anse de panier
Dans cet exercice, vous modéliserez une ouverture en forme d'anse de panier.
Vous mettrez en évidence les différences entre les plans et les lignes de référence, puis entre les plans de référence et les plans de construction.
Vous apprendrez la façon de contraindre en choisissant soigneusement les plans de construction et les références.
Vous apprendrez comment utiliser les paramètres et les formules pour créer une famille paramétrique.
Cette forme est constituée de trois arcs tangents.
La technique de traçage de cette forme et parfaitement décrite dans le site de Thérèse Eveilleau dédié aux mathématiques. (pour réconcilier les plus récalcitrants avec les maths).
Voici le croquis de ce tracé extrait de son article sur l'anse de panier.
Thérèse Eveilleau : Le tracé de l'anse de panier. |
Une version animée très explicite y est disponible. Jetez-y un coup d'oeil, la suite de l'exercice sera plus claire.
Cette vidéo de 15 minutes reprend en temps réel l'exécution de ce didacticiel
L'objectif dans REvit est de créer une famille paramétrique qui reconstruise cette forme en modifiant les cotes de largeur et de hauteur de l'anse de panier.
Il serait possible de créer ce paramétrage en utilisant les calculs pour obtenir les positions des différents points de construction, mais nous allons plutôt produire une construction géométrique paramétrée basée sur les plans de références et les plans de référence.
Le principe mis en oeuvre est le comportement des objets placés sur un plan de construction et le fait que les lignes de références sont dotées de plans de références qui suivent tous les mouvement de la ligne.
Ouvrez le gabarit : Porte métrique .rft
Supprimez les éléments inutiles : les garnitures et l'ouverture. Vous allez recréer cette ouverte.
Ouvrez la vue d'élévation : Face extérieure.
Placez un plan de référence horizontal au dessus du plan existant et trois en dessous.
Placez les cotes comme indiqué avec les flèches rouges. Puis placez les contraintes d'égalité et libellez les cotes avec les paramètres.
Déverrouillez les paramètres et entrez la formule de calcul d'une demi largeur.
Tracez les lignes de référence.
La différence entre une ligne de référence et un plan de référence, est que le plan est infini tandis que la ligne est finie. En pratique, cela signifie qu'il est possible de contrôler la position et la longueur d'une ligne par ses deux extrémités ; ce qui est impossible avec un plan.
Pour le placement de chacune des extrémités de ces lignes, vous devez sélectionner l'intersection entre les plans de référence. (Utilisez le raccourci clavier SI)
Les dimensions des lignes dépendront donc de la position des plans de référence.
Ces relations de dépendance sont fondamentales dans la réalisation d'une construction paramétrique.
Les cotes libellées déplacent les plans de référence qui redimensionnent les lignes de références.
Sélectionner le plan de construction lié à la ligne de référence.
Cette étape est très importante : tous les éléments placés sur ce plan de construction suivront le même déplacement que la ligne.
En plaçant une cote d'angle entre la ligne qui supporte ce plan de construction et celle qui doit rester perpendiculaire, nous sommes assurés que tous les éléments attachés à cette cote se déplacent en même temps. Le maintien de la valeur de 90° n'impose plus la réévaluation simultanée de la position des extrémités.
De même, pour le placement de la cote, toutes les lignes d'attache doivent être soit sur la ligne du plan de construction soit sur la ligne cotée. Pour le placement de ces cotes, il ne faut sélectionner que le point d'extrémité et non pas la ligne elle même.
En effet une cote prise sur la longueur d'un ligne contraint son orientation : En sélectionnant les points, il n'y aura pas de conflit possible entre la cote de position et la cote d'angle.
Entrez la formule qui défini la position.
Placez une chaîne de cote contrainte par égalité en respectant bien la sélection des points.
Tracez et paramétrez la partie symétrique en reproduisant les même manipulations.
Masquez la ligne de base pour qu'elle n'interfère pas lors des sélections futures
Sélectionnez le plan de construction de la ligne de référence

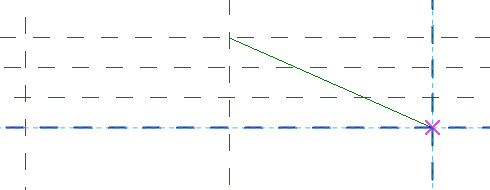

Tracez la ligne en pointant les intersections en surbrillance.
Placez des contraintes d'alignement sur la ligne de référence que vous venez de créer.
Placez le plan de construction sur le plan de référence de la ligne
sTracez une ligne de référence en ARC .
Sélectionnez le plan de construction
Tracez une ligne de référence, toujours en prenant soin de sélectionner les points indiqués.
Placez le plan de construction sur la ligne de référence
Tracez un arc de référence.
Cette construction repose sur un principe "d'imbrication"
Les plans de référence contrôlent les lignes de référence qui contrôle les plans de construction associés qui contrôlent des lignes de référence qui contrôlent des plans de construction qui... etc.
C'est cette imbrication qui assure la cohérence de la construction lors des modifications apportées aux plans de références principaux via les cotes paramétrées et qui nous a permis de ne mettre en place que peu de cotes, de paramètres et de formules.
La construction est prête pour la modélisation de l'ouverture.
créez l'ouverture,
En utilisant l'outil : Choisir de lignes
Cochez l'option verrouiller.
Les lignes de contour de l'esquisse seront attachées aux lignes de référence et suivront leurs modifications.
Raccordez les lignes pour obtenir un contour continu.
Valider la création
Voilà, la famille est prête à l'emploi.
Index :
.RFA,
2012,
Didacticiel,
famille,
Plan de construction
Inscription à :
Articles (Atom)
